低温储罐拉断阀工作原理：结构特点、选型安装及故障排查

针对低温储罐拉断阀，我们来进行一次深入、全面的解析。这是一种专为液化天然气（LNG）、液氮、液氧、液氩等超低温介质设计的关键安全装置。

💎 一、核心：低温拉断阀的工作原理

低温拉断阀的核心工作原理与通用拉断阀一致，即 “过载机械分离，瞬间自动密封” ，但其所有设计和材料都围绕超低温工况进行了特殊优化。

工作过程分解：

1. 正常连接状态：

   • 阀门通过预紧的拉断螺栓或类似的机械锁紧机构保持为一个整体。

   • 内部的阀瓣（或阀芯）被对侧的部件顶开，形成通畅的流道，介质可正常流动。

2. 紧急脱离过程：

   • 当槽车或船舶因意外发生位移，作用在拉断阀两端的拉力超过预设的拉断力（例如：400-600N）时。

   • 拉断螺栓被精确地剪断，或机械锁紧机构被释放，阀体被拉成独立的两半。

3. 瞬间密封过程：

   • 分离后的每一半阀体内部，都有一个在弹簧力作用下的单向阀。

   • 失去对侧阀体的顶力后，阀瓣在内置弹簧的强大预紧力和介质压力的共同作用下，瞬间复位，紧密地压在与阀体一体化的阀座上。

   • 两个独立的单向阀同时关闭，实现双向零泄漏密封，有效防止低温介质的泄漏和气化。

   •

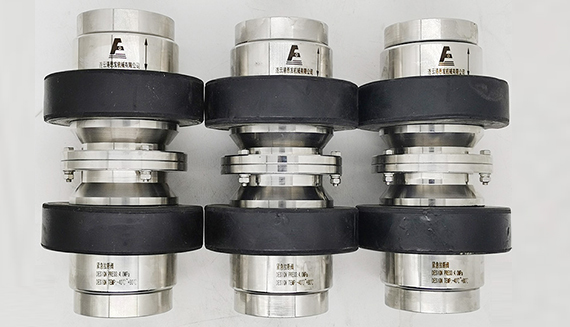

🔩 二、独特的结构特点

为应对超低温（通常低于-196℃）的严酷环境，低温拉断阀在结构上具有显著特点：

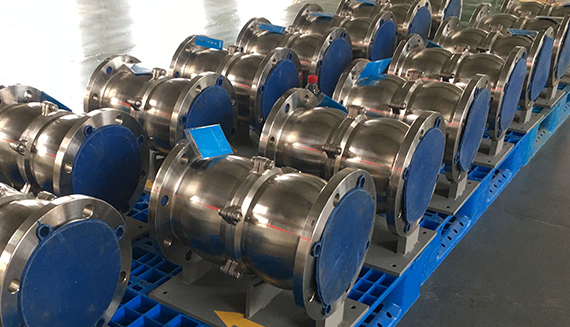

📝 三、选型要点指南

为低温储罐选择合适的拉断阀是系统工程，需综合考虑：

1. 介质与温度：

   • 明确介质：是LNG（-162℃）、液氮（-196℃）还是液氧？不同介质对材料的洁净度、相容性有不同要求（如液氧要求绝对禁油）。

   • 设计温度：阀门的最低设计温度必须低于介质的最低工作温度。

2. 工作参数：

   • 公称压力（PN）：根据系统**工作压力选择，并留有安全余量。常见有PN16/PN25/PN40等。

   • 公称通径（DN）：根据装卸管线的流量和流速要求确定。

3. 拉断力设定：

   • 这是安全核心。拉断力必须是一个精确的设定值，而非一个宽泛范围。

   • 需根据软管重量、接头重量、管道应力及预期的意外拉力综合计算。设定过低易误动作，设定过高则失去保护意义。

4. 连接方式：

   • 通常为法兰连接。需明确法兰标准（如国标GB、美标ANSI、德标DIN）、密封面形式（RF、FF）及螺栓孔尺寸。

5. 安全标准与认证：

   • 确保产品符合相关行业标准，如《HG/T 21608 液体装卸臂工程技术要求》等，并根据需要取得诸如TS（特种设备制造许可证）等认证。

🛠️ 四、安装与维护规范

安装指南：

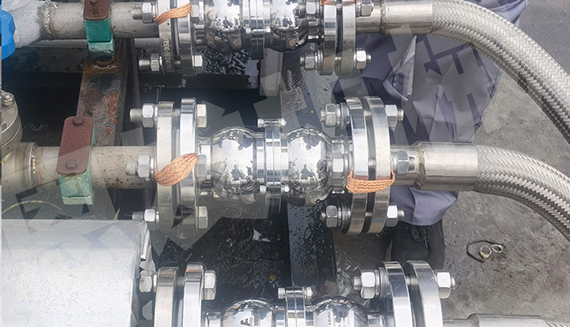

• 关键位置：必须安装在所有连接管线（包括液相、气相管线）的最末端，即最靠近罐车/船舶接口的一侧。这样才能在紧急情况下将所有连接管线彻底断开。

• 方向与支撑：

  • 注意阀体上标示的流体方向箭头，确保正确安装。

  • 对于较重的液相拉断阀，其前端应有刚性支架支撑，以承受重量和减缓振动，避免应力直接作用在拉断阀上。

• 管道柔性：确保拉断阀前后的管道系统配备足够的旋转接头，保证管道能自由移动，避免产生额外的扭转应力。

• 螺栓紧固：连接法兰时，需使用强度达标的螺栓，并采用十字交叉法，使用扭矩扳手按规定的扭矩值分步均匀紧固，确保密封。

维护与复位：

• 定期检查：每月进行一次外观检查，查看有无结冰、异常变形或腐蚀。定期用手动方式测试其活动部件是否灵活（在无压状态下）。

• 紧急脱离后的复位（必须严格遵守）：

  1. 安全准备：确保现场安全，拉起警戒线。对断开的两侧管道进行彻底泄压和吹扫，置换残留的低温介质。

  2. 检查与更换：

     • 仔细检查两半阀体的密封面是否有损伤、冰屑或异物。

     • 必须更换所有一次性的拉断螺栓和密封垫片。

  3. 重新连接：将两半阀体对准，使用全新的、符合规格的拉断螺栓，用预置式扭力扳手按制造商规定的扭矩值拧紧。

  4. 压力测试：复位后，在投入使用前，应对连接部位进行严格的泄漏测试，确保密封可靠。

⚠️ 五、常见故障与排查

💎 总结

低温储罐拉断阀是守护液化气体装卸安全的“最后一道机械防线”。它的价值在于将潜在的、灾难性的管线拉断和介质泄漏事故，转化为一次可控的、局部的安全停车事件。深刻理解其低温专用的结构原理，进行科学严谨的选型安装，并执行一丝不苟的维护规程，是确保整个装卸系统安全可靠运行的基石。
